產品說明 Product description
日聯科技便攜式x射線檢測機
適用于造船、石油、化工、機械、建筑等工業領域，檢查船體、管道、高壓容器、鍋爐、車輛和橋梁等材料、零部件加工焊接質量，內容缺陷以及各種輕金屬、橡膠、陶瓷等加工的質量
設備應用 Application
日聯科技攜帶式檢測機有玻璃殼X射線管和波紋陶瓷X射線管兩種：
● 玻璃殼X射線管，目前國內外使用比較普遍。
● 波紋陶瓷X射線管，目前多使用在變頻氣絕緣攜帶式X射線機上，它具有使用壽命長等特點。
● 攜帶式檢測機分定向輻射、周向輻射兩種。
產品特點 Product Characteristics
便攜式X射線檢測機廣泛應用于鍋爐、壓力容器、造船、造紙、石油化工及工業機械 等，是進行無損檢測的理想設備
客戶案例 Customer Case
日聯科技系統可靈活適應各自要求，各系統之間相互協調配合

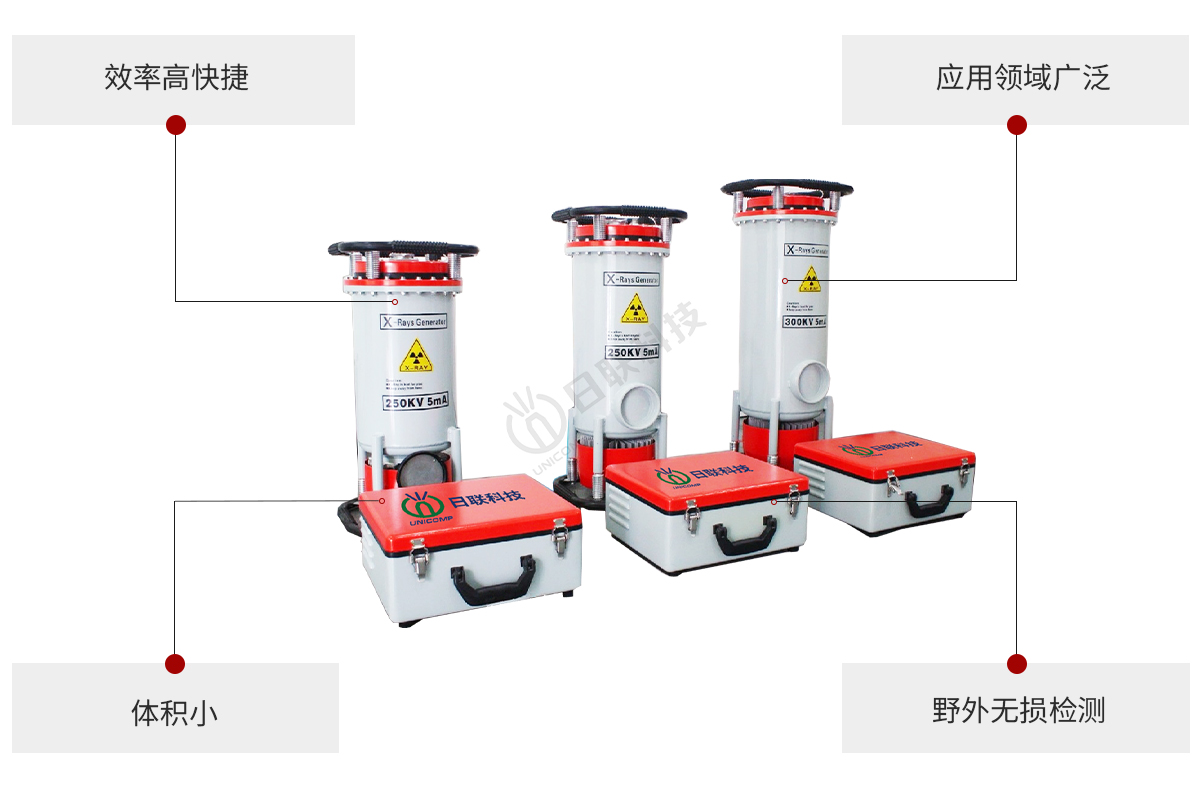

便攜式X-ray設備具有體積小、重量輕、操作方便、工作穩定等特點，特別適應各種野外作業并與發電機組配合作業

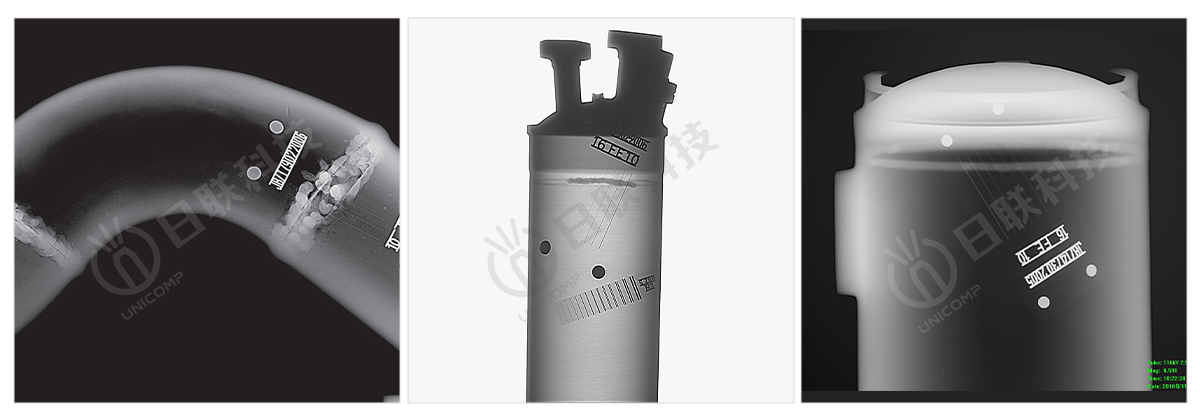

利用X射線透照攝影的方法，從X射線膠片上顯示出材料加工成的零件和焊接的內部缺陷，以評定制品的質量
圖像處理 Image Viewer
1、定向便攜式X射線檢測機（波紋陶瓷射線管）
型號 | 輸出電壓 | 電源 | 焦點尺寸MM | 輻射角 | max穿透力 | 尺寸MM | 重量kg |
XXG-1605 | 50-160 | 1.8 | 1.5×1.5 | 40°＋5° | 20 | 220*220*560 | 20 |
XXG-2005 | 120-200 | 2.0 | 2.0×2.0 | 40°＋5° | 30 | 250*250*620 | 26 |
XXG-2505 | 150-250 | 2.5 | 2.0×2.0 | 40°＋5° | 40 | 260*260*740 | 28 |
XXG-3005 | 170-300 | 3.0 | 2.5×2.5 | 40°＋5° | 50 | 320*320*820 | 34 |
XXG-3505 | 200-350 | 3.5 | 2.5×2.5 | 40°＋5° | 60 | 320*320*820 | 35 |
2、周向便攜式X射線檢測機（波紋陶瓷射線管）
型號 | 輸出電壓 | 電源 | 焦點尺寸MM | 輻射角 | max穿透力MM(Fe) | 尺寸MM | 重量kg |
XXGH-1605P | 50-160 | 1.8 | 1.0 × 2.0 | 360°*25° | 18 | 220*220*560 | 20 |
XXGH-1605Z | 50-160 | 1.8 | 1.0 × 3.5 | 360°*30° | 18 | 220*220*560 | 20 |
XXGH-2005P | 120-200 | 2.0 | 1.0 × 2.0 | 360°*25° | 28 | 250*250*620 | 26 |
XXGH-2005Z | 120-200 | 2.0 | 1.0 × 3.5 | 360°*30° | 25 | 250*250*620 | 26 |
XXGH-2505P | 150-250 | 2.5 | 1.0 × 2.2 | 360°*25° | 35 | 260*260*740 | 28 |
XXGH-2505Z | 150-250 | 2.5 | 1.0 × 5.0 | 360°*30° | 35 | 260*260*740 | 28 |
XXGH-3005P | 170-300 | 3.0 | 1.0 × 2.5 | 360°*25° | 45 | 320*320*820 | 34 |
XXGH-3005Z | 170-300 | 3.0 | 1.0 × 6.0 | 360°*30° | 45 | 320*320*820 | 34 |
XXGH-3505P | 200-350 | 3.5 | 1.0 × 2.5 | 360°*25° | 55 | 320*320*820 | 35 |
XXGH-3505Z | 200-350 | 3.5 | 1.0 × 6.0 | 360°*30° | 55 | 320*320*820 | 35 |
3、定向便攜式X射線檢測機（玻璃殼體射線管）
型號 | 輸出電壓 | 電源 | 焦點尺寸MM | max穿透力MM(Fe) | 尺寸MM | 重量kg |
XXQ2005 | 100-200 | 2.0 | 1.0 × 3.5 | 30 | 275*275*665 | 20 |
XXQ2505 | 170-250 | 2.5 | 1.0 × 2.4 | 40 | 320*320*720 | 34 |
XXQ3005 | 170-300 | 3.0 | 1.0 × 2.3 | 50 | 340*340*820 | 38 |
4、周向便攜式X射線檢測機（玻璃殼體射線管）
型號 | 輸出電壓 kV | 電源 KVA | 焦點尺寸MM | max穿透力MM(Fe) | 尺寸MM | 重量kg |
XXH2005P | 100-200 | 2.0 | 1.0 × 3.5 | 28 | 275*275*665 | 20 |
XXH2005Z | 100-200 | 2.0 | 1.0 × 3.5 | 25 | 275*275*665 | 20 |
XXH2505P | 170-250 | 2.5 | 1.0 × 2.4 | 35 | 320*320*720 | 34 |
XXH2505Z | 170-250 | 2.5 | 1.0 × 2.4 | 35 | 320*320*720 | 34 |
XXH3005P | 170-300 | 3.0 | 1.0 × 2.3 | 45 | 340*340*820 | 38 |
XXH3005Z | 170-300 | 3.0 | 1.0 × 2.3 | 45 | 340*340*820 | 38 |
